פקודת NPZ

פקודה זו מאפשרת לשרטט במהירות את פרופילי הפלדה הנמצאים בשוק הישראלי.

להלן רשימת פרופילי פלדה הנמצאים בבסיס הנתונים של התוכנה:

פרופיל פלדה < IPE < I   תקן:  DIN 1025/1

פרופיל פלדה < IPB < I   תקן:  3DIN 1025/

פרופיל פלדה < IPN < I   תקן:  1DIN 1025/

פרופיל פלדה < IPBe < I רחב אוגנים  תקן:  3DIN 1025/

עמודים אוניברסאליים < UС < I  לפי מפרט בריטי 1993:  BS 4: Part1

פרופיל פלדה < UPB < U   תקן:  DIN 1026

פרופיל פלדה < PFC < U   עם אוגנים מקבליים לפי מפרט בריטי BS 4

פרופיל פלדה < HEA HEB < I   רחב אוגנים תקן: 3DIN 1025/

מרישים פטות C לפי מפרט גרמני    DIN 1080

זוויתן שווה  שוקיים  < L >  לפי מפרט אירופאי EN 56-77, DIN 1028

זוויתן שונה  שוקיים  < L >   לפי מפרט אירופאי EN 57-78, DIN 1028

קורות < UB < U  לפי מפרט בריטי BS 4: Part1: 1993

מרישים פטות Z לפי מפרט אמריקאי  AISI

פרופיל פלדה  < TB > < T >

צינורות פלדה.

פרופיל RHS מלבני

פרופיל RHS ריבועי.

1. מזמינים פקודת Profil 2D.

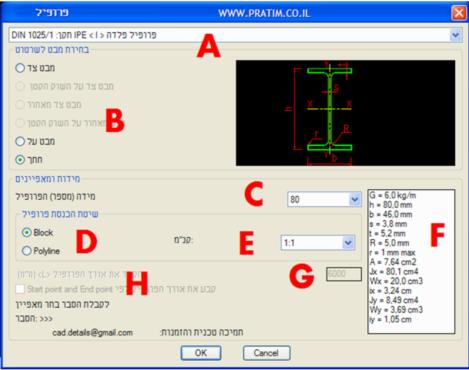

במסך יופיע שדה דו שיח  Profil 2D

הסבר על שדה הדו שיח:

A. תפריט נופל עם רשימת פרופילים הנמצאים בבסיס נתונים של התוכנה

.B אפשרות לבחור את סוג השרטוט של הפרופיל: חתך, מבט צד, מבט על.

.C אפשרות לבחירת מספר הפרופיל

.D אפשרות קבלת פרופיל בצורת בלוק או Polyline

.E אפשרות לקבוע את קנ"מ של השרטוט.

.F רשימת מאפיינים גיאומטריים ופיזיים המאפשרים את השימוש בהם לצורך חישובים סטטיים.

.G אפשרות קביעת אורך הפרופיל במילימטרים.

.H אפשרות קביעת אורך הפרופיל לפי נק' התחלתית וסופית.

2. לאחר קביעת סוג מספר וקנ"מ של הפרופיל לוחצים OK ובמסך יופיע פרופיל הקשור לסמן.

3. בוחרים את נק' הייחוס בשרטוט והפרופיל יופיע בשרטוט.

הערה 1:

 לאחר סיום פקודת " Profil 2D" עם כל נגיעה של הסמן פרופיל יופיע  Hyperlink עם הסבר מלא על פרופיל.

פקודה זו מאפשרת לשרטט במהירות את פרופילי הפלדה בתלת מימד הנמצאים בשוק הישראלי.

להלן רשימת פרופילי פלדה הנמצאים בבסיס הנתונים של התוכנה:

פרופיל פלדה < IPE < I   תקן:  DIN 1025/1

פרופיל פלדה < IPB < I   תקן:  3DIN 1025/

פרופיל פלדה < IPN < I   תקן:  1DIN 1025/

פרופיל פלדה < IPBe < I רחב אוגנים  תקן:  3DIN 1025/

עמודים אוניברסאליים < UС < I  לפי מפרט בריטי 1993:  BS 4: Part1

פרופיל פלדה < UPB < U   תקן:  DIN 1026

פרופיל פלדה < PFC < U   עם אוגנים מקבליים לפי מפרט בריטי BS 4

פרופיל פלדה < HEA HEB < I   רחב אוגנים תקן: 3DIN 1025/

מרישים פטות C לפי מפרט גרמני    DIN 1080

זוויתן שווה  שוקיים  < L >  לפי מפרט אירופאי EN 56-77, DIN 1028

זוויתן שונה  שוקיים  < L >   לפי מפרט אירופאי EN 57-78, DIN 1028

קורות < UB < U  לפי מפרט בריטי BS 4: Part1: 1993

מרישים פטות Z לפי מפרט אמריקאי  AISI

פרופיל פלדה  < TB > < T >

צינורות פלדה

פרופיל RHS מלבני

פרופיל RHS ריבועי

1. מזמינים פקודת Profil 3D .

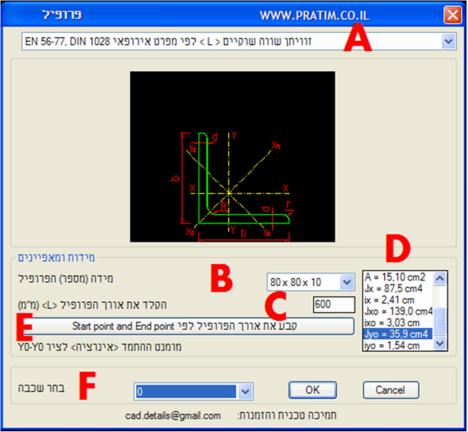

במסך יופיע שדה דו שיח  Profil 3D

הסבר על שדה הדו שיח:

.A תפריט נופל עם רשימת פרופילים הנמצאים בבסיס נתונים של התוכנה

.B אפשרות לבחירת מספר הפרופיל.

.C אפשרות קביעת אורך הפרופיל במילימטרים

.D רשימת מאפיינים גיאומטריים ופיזיים המאפשרים את השימוש בהם לצורך חישובים סטטיים

.E אפשרות קביעת אורך הפרופיל לפי נק' התחלתית וסופית.

.F אפשרות לבחירת שכבה לשרטוט הפרופיל.

2. לאחר קביעת סוג מספר וקנ"מ של הפרופיל לוחצים OK ובמסך יופיע פרופיל הקשור לסמן.

3. בוחרים את נק' הייחוס בשרטוט והפרופיל יופיע בשרטוט.

הערה 1:

 לאחר סיום פקודת " Profil 3D" עם כל נגיעה של הסמן בפרופיל יופיע  Hyperlink עם הסבר מלא על הפרופיל והמשקל שלו בק"ג לחישובים סטטיים.

פקודה זו נותנת את האפשרות להקנות במהירות מספר לכל פרופיל המשורטט ולהוסיף לשרטוט את שם הפרופיל.

1. מזמינים פקודת "NPZ"

2. בוחרים את הנקודה הראשונה לבניית Leader.

3. בוחרים את הנקודה השנייה לבניית  Leader.

4. מקלידים את מספר הפרופיל.

5. לוחצים Enter ובשרטוט יופיע Leader עם מספר ושם הפרופיל.
